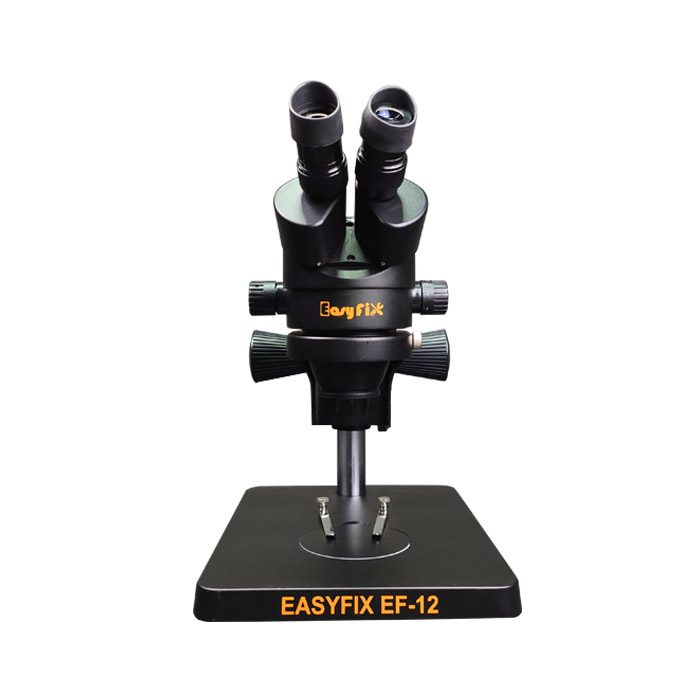

لوپ آنالوگ دو چشم EasyFix EF-12

لوپ آنالوگ دو چشم EasyFix EF-12

لوپ EasyFix EF-12 – به منظور داشتن تسلط لازم روی بردهای الکترونیکی مانند برد گوشی موبایل لازم است که بتوانیم برد و قطعه ها و اتصالات آن را به صورت بزرگ‌نمایی شده با کیفیت و وضوح لازم ببینیم . لوپ های تعمیرات برد ، نوعی میکروسکوپ استریو هستند . میکروسکوپ های استریو با استفاده از شیوه انعکاس نور تصویر سه بعدی از جسم پدید می آورند .

به طور کلی چشم انسان تا فاصله 0.2 میلی متر را می تواند ببیند . برای دیدن فاصله های کم تر از 0.2 میلی متر می بایست از یک یا چند عدسی استفاده کرد . در ساختار میکروسکوپ دو نوع عدسی چشمی و عدسی شیئی وجود دارد . عدسی شیئی نزدیک و رو به روی جسم مورد نظر قرار می گیرد و از آن تصویری وارونه و بزرگ تر تشکیل می دهد . فاصله عدسی شیئی تا جسم مورد بررسی که بر روی صفحه کار لوپ قرار دارد ، فاصله کاری نام دارد که یکی از ویژگی های مهم هر لوپ است چرا که با فاصله کاری مناسب تعمیرکاران می توانند فضای کاری کافی برای انجام کارهای مختلف را همراه با سهولت لازم داشته باشند . تصویر پدید آمده توسط عدسی شیئی به عدسی چشمی فرستاده می شود و عدسی چشمی آن را باز هم بزرگ تر و مستقیم می سازد و به کاربر نمایش می دهد . عدسی های چشمی در دو خروجی که در هد لوپ قرار گرفته اند ، تعبیه شده اند .

میکروسکوپ ها در انواع تک چشم ، دو چشم و سه چشم به بازار ارائه شده اند . میکروسکوپ های تک چشم دارای یک چشمی خروجی آنالوگ و میکروسکوپ های دو چشم و سه چشم هر کدام دارای دو چشم آنالوگ هستند . تفاوت میکروسکوپ های دو چشم و سه چشم این است که میکروسکوپ های سه چشم یک خروجی سوم برای اتصال دوربین دارند که توسط یک کابل HDMI به مانیتور وصل می شود .

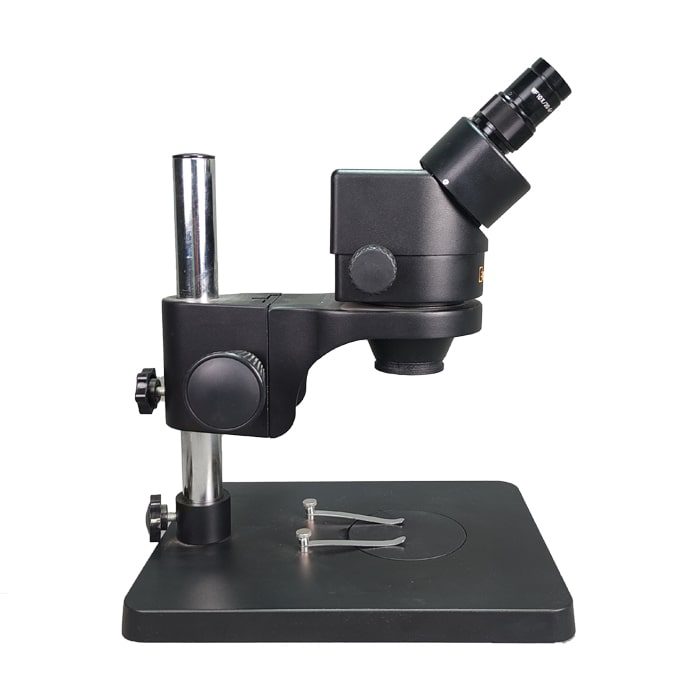

لوپ دو چشم آنالوگ EF-12 دارای دو چشمی 10X/20 با کیفیت عالی است که قدرت بزرگ‌نمایی آن را از 7 تا 50 برابر می توان تنظیم کرد . بر روی صفحه کار این لوپ دو عدد گیره با قابلیت تنظیم برای نگه‌داری بورد وجود دارد .

ویژگی‌ها :

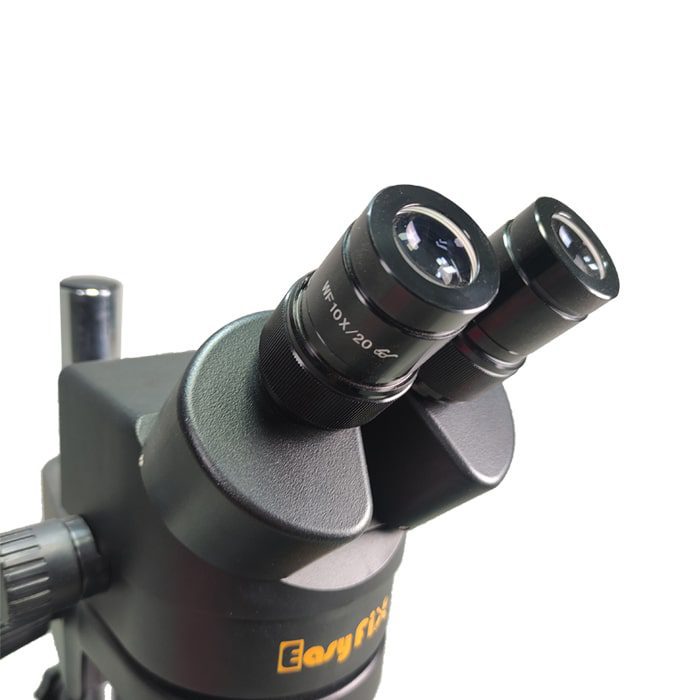

• دو چشمی آنالوگ 10X/20
• بزرگ نمایی 7 تا 50 برابر
• قابلیت تنظیم بزرگ‌نمایی
• دو عدد گیره قابل تنظیم روی بورد

مشخصات لوپ EasyFix EF-12 :
