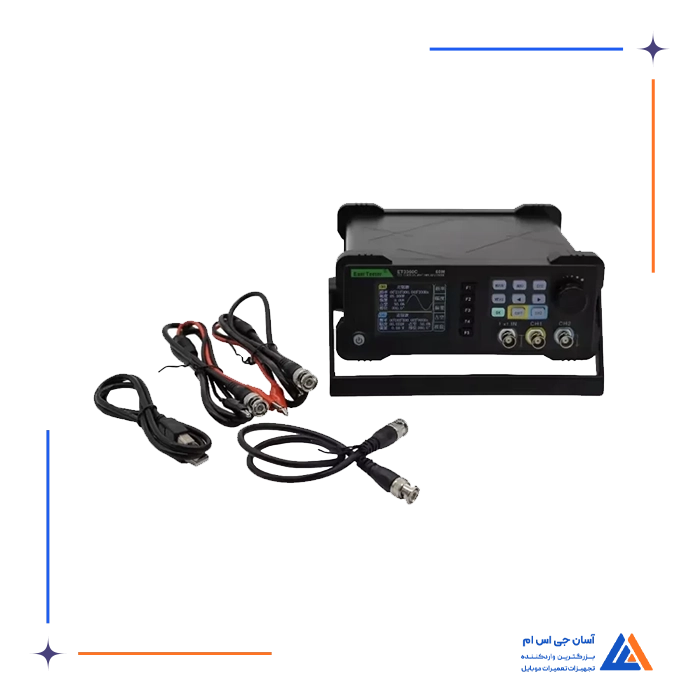

فانکشن ژنراتور ET3360C

فانکشن ژنراتور ET3360C یک دستگاه الکترونیکی پیشرفته برای تولید انواع شکل موج‌ها با فرکانس و دامنه‌های قابل تنظیم است. از این دستگاه برای تست و بررسی عملکرد مدارهای الکترونیکی، قطعات آنالوگ و دیجیتال، و همچنین شبیه‌سازی سیگنال‌های مختلف استفاده می‌شود. این دستگاه در تعمیرات موبایل، آزمایشگاه‌های الکترونیک و پروژه‌های تحقیقاتی کاربرد بسیاری دارد.

مشخصات فنی فانکشن ژنراتور ET3360C

• صفحه‌نمایش 2.4 اینچی TFT با وضوح 240×320 پیکسل و منوی دو زبانه چینی و انگلیسی
• دو کانال مستقیم با قابلیت همزمان‌سازی فاز
• نرخ نمونه‌برداری 160 مگا نمونه بر ثانیه (MSA/S)
• وضوح عمودی 12 بیت
• حافظه داخلی 16 کیلو نمونه؛ امکان ذخیره‌سازی 10 گروه شکل موج توسط کاربر
• فرکانس خروجی موج
• سینوسی: 1 هرتز تا 60 مگاهرتز
• مربعی: 1 هرتز تا 10 مگاهرتز
• مثلثی: 1 هرتز تا 3 مگاهرتز
• پالس: 100 هرتز تا 10 مگاهرتز
• دلخواه: 1 هرتز تا 6 مگاهرتز
• دقت فرکانس: 20 ± یک قسمت در میلیون در هر سه ساعت
• فرکانس سنج داخلی: فرکانس سنج با دقت بالا تا 200 مگاهرتز و شمارنده ی 32بیتی
• قابلیت SWEEP , BURST: خروجی شکل موج های SWEEP خطی/ لگاریتمی و BURSTقطاری پالس

شکل موج‌های تولید شده در فانکشن ژنراتور ET3360C

• سینوسی (Sine Wave): مناسب برای تست مدارهای آنالوگ و فیلترها
• مربعی (Square Wave): برای تست مدارات دیجیتال و سیگنال‌های منطقی استفاده می‌شود
• مثلثی (Triangle Wave): برای بررسی پاسخ فرکانسی تقویت‌کننده‌ها و فیلترها کاربرد دارد
• پالس (Pulse Wave): برای شبیه‌سازی پالس‌های دیجیتال و بررسی زمان‌بندی مدارها به‌کار می‌رود
• موج دلخواه (Arbitrary Waveform): می‌توانید شکل موج‌های سفارشی خود را طراحی و در حافظه دستگاه ذخیره کنید
• شکل موج های داخلی شامل ۵ شکل موج پایه و 60 شکل موج دلخواه

مشخصات خروجی و ایمنی دستگاه فانکشن ژنراتور ET3360C

• دامنه ولتاژ خروجی با بار 50 اهم: 1 میلی‌ولت تا 10 ولت پیک تا پیک برای فرکانس‌های ≤20 مگاهرتز
• 1 میلی‌ولت پیک تا پیک تا 5 ولت پیک تا پیک برای فرکانس‌های بالای ≤20 مگاهرتز
• دقت دامنه: 1٪ مقدار تنظیم شده ± 1 میلی‌ولت پیک تا پیک برای موج سینوسی ۱ کیلو هرتز و بدون آفست  >10میلی ولت پیک تا پیک
• بدون آفست و رزولوشن دامنه: 1 میلی‌ولت یا 3 بیت
• پهنای باند نویز: 7 مگاهرتز
• امپدانس خروجی: 50 اهم
• محافظت در برابر اتصال کوتاه؛ در صورت اضافه بار، خروجی به‌صورت خودکار غیرفعال می‌شود
• امکان تنظیم دقیق فرکانس و دامنه و آفست و فاز
• دارای ورودی INPUT و EXTERNAL برای همزمان سازی یا مدولاسیون

رابط‌های ارتباطی و نرم‌افزار ویرایش

این دستگاه از رابط USB Device + RS232 پشتیبانی می‌کند که به شما اجازه می‌دهد به کامپیوتر متصل شوید و داده‌ها را به‌راحتی انتقال دهید. همچنین، از طریق نرم‌افزار ویرایش شکل موج دلخواه، می‌توانید سیگنال‌های خاص و سفارشی را ایجاد و ذخیره کنید.

کاربردهای اصلی فانکشن ژنراتور ET3360C

• تست خطوط سیگنال در مادربرد و موبایل: می‌توانید سیگنال مربعی یا پالس به یک مسیر تزریق کرده و با اسیلوسکوپ بررسی کنید که آیا مسیر سالم است یا خیر.
• بررسی سلامت ICها: با تحریک ورودی مناسب، می‌توانید خروجی آی‌سی‌ها مانند IC تغذیه یا IC صدا را بررسی کنید.
• شبیه‌سازی سیگنال کلاک: برای تست ICهای مانند PMIC، CPU یا BASE BAND، تزریق سیگنال کلاک دقیق ضروری است.
• تست اسپیکر، میکروفون و مدارات صوتی: با تولید موج سینوسی در فرکانس صوت، عملکرد اسپیکر، بوق زنگ یا میکروفون را می‌توان بررسی کرد.
• تست باتری و BMS: برای بررسی مدارهای کنترل باتری یا محافظ جریان، از سیگنال‌های خاص می‌توان استفاده کرد.
• تولید سیگنال تست برای مدارها: با تولید شکل موج‌های مختلف مانند سینوسی، مربعی و مثلثی، می‌توانید عملکرد مدارهای مختلف را ارزیابی کنید.
• تست فیلترها و تقویت‌کننده‌ها: با اعمال سیگنال ورودی به مدار و بررسی خروجی با اسیلوسکوپ، عملکرد فیلترها و تقویت‌کننده‌ها قابل اندازه‌گیری است.
• تحریک اسیلاتورها و مدارهای نوسان‌ساز: برای راه‌اندازی یا مقایسه عملکرد نوسان‌سازها به سیگنال ورودی دقیق نیاز است.
• تست پاسخ فرکانسی مدار: با تغییر فرکانس خروجی و بررسی واکنش مدار، می‌توان رفتار فرکانسی آن را تحلیل کرد.
• مدولاسیون سیگنال: قابلیت مدولاسیون AM، FM و PWM برای تست مدارهای مخابراتی و آزمایش‌های دقیق فراهم است.
• کار در پروژه هی آموزشی و تحقیقاتی :برای تمرین و آموزشی و مباحثی مثل تحلیل مدار الکترونیک آنالوگ و دیجیتال و تست مدارهای و صوتی RF
